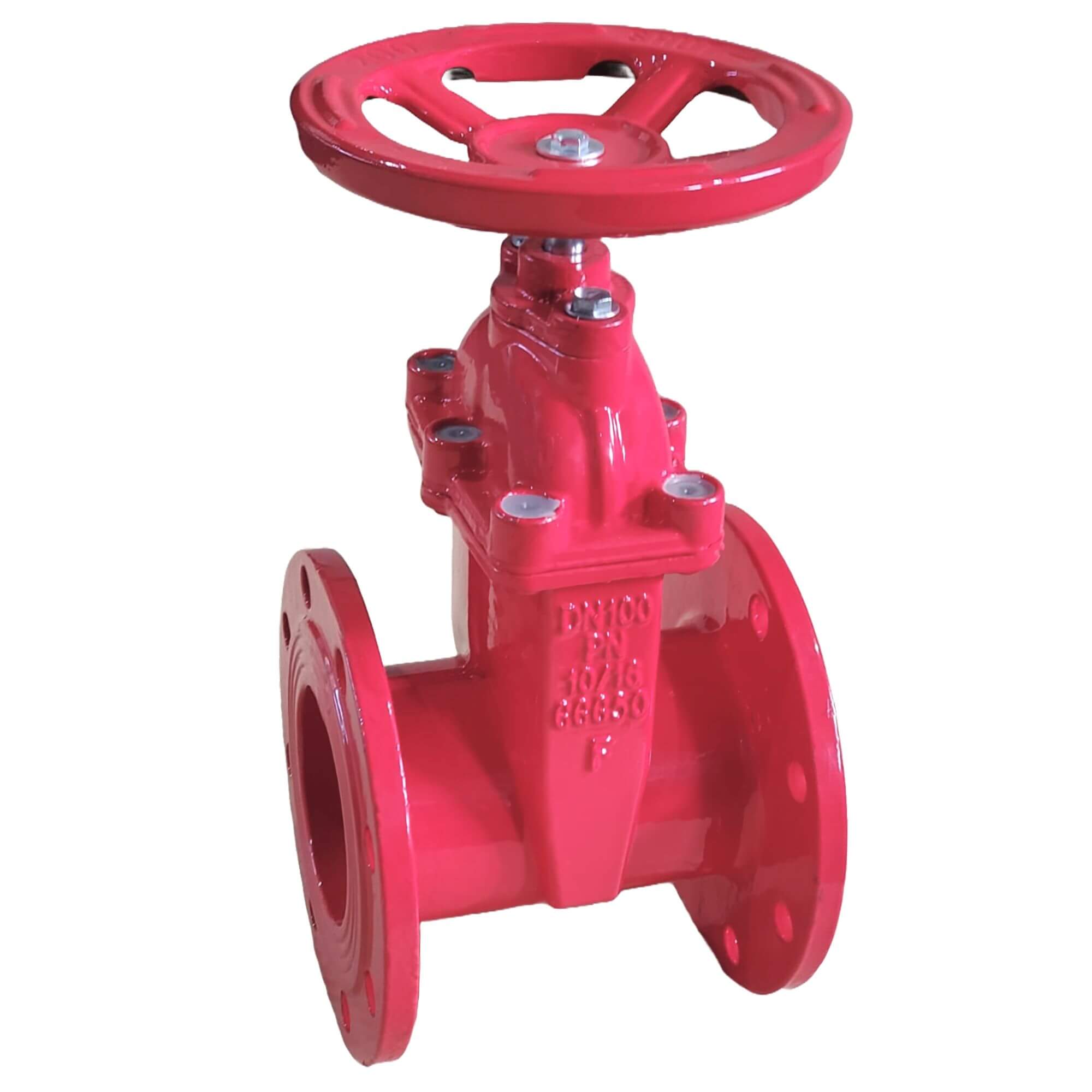

Задвижка чугунная 30ч39р Ду (DN) 100 Ру (Pn) 16 Ci 150 град. красная с обрезиненным клином Китай EF01

Задвижка чугунная 30ч39р Ду 100 Ру 16 на 150 град. красная с обрезиненным клином - описание и характеристики

Задвижка 30ч39р ду 100 - это клиновая запорная арматура с корпусом из чугуна и клином, покрытым термостойкой резиной (силикон, Ci). Маркировка расшифровывается так: 30 - задвижка, ч - чугунный корпус, 39 - номер модели, р - уплотнение из резины. Задвижка dn 100 рассчитана на номинальное давление PN 16 (1,6 МПа) и полностью перекрывает поток воды. Управление ручное, через маховик; шпиндель невыдвижной, что снижает высоту арматуры. Максимальная температура рабочей среды - +150°C. Красная окраска корпуса означает исполнение для горячей воды - версия с индексом г рассчитана на температуру до +150°C.

Описание товара

Задвижка с обрезиненным клином 30ч39р используется как запорное устройство на трубопроводах систем горячего и холодного водоснабжения, водоотведения, канализации, пожаротушения и орошения. Рабочая среда - вода, сточные воды и другие неагрессивные жидкие среды. Резиновое покрытие клина сглаживает неровности седел и делает затвор герметичным даже при наличии песка и взвешенных частиц в воде.

Присоединение - фланцевое по ГОСТ 33259-2015 (PN 10/16). Герметичность затвора - класс А по ГОСТ 9544-2015. Корпус покрыт порошковой эпоксидной краской толщиной 150-300 микрон, которая защищает чугун от коррозии в колодцах и тепловых камерах. задвижка ду 100 - востребованная позиция: наличие арматуры 100 мм в Сочи поддерживается на складе круглый год.

Устройство задвижки

• корпус, крышка и фланцы - литой чугун;
• клин - чугун с покрытием из резины (EPDM или силикон);
• шпиндель - нержавеющая сталь 20Х13, конструкция невыдвижная: резьба находится внутри корпуса;
• ходовая гайка - латунь ЛС59-1;
• уплотнение затвора и прокладка корпус-крышка - EPDM или силиконовая резина;
• маховик - чугун, окрашен в цвет корпуса;
• покрытие корпуса - эпоксидный порошок.

Невыдвижной шпиндель означает, что резьбовая часть всегда омывается рабочей средой. Поэтому шток сделан из нержавеющей стали, а опорная гайка - из латуни или бронзы: оба сплава коррозионностойкие и сохраняют легкий ход затвора.

Принцип действия

Вращение маховика по часовой стрелке через шпиндель опускает клин вниз. Обрезиненный клин входит в клиновой паз корпуса, прижимается к седлам и герметично перекрывает проходное отверстие. Вращение против часовой стрелки поднимает клин и открывает проход. Задвижка работает только в положениях открыто и закрыто; дросселирование затвором не допускается.

Постановка клина на уплотнение происходит при небольшом усилии: эластичная резина заполняет зазор, поэтому затвор закрывается плотно даже после долгой эксплуатации. Полный ход затвора обязателен при каждом переключении.

Инструкция по монтажу

1. Проверьте паспорт изделия, целостность резинового покрытия клина и свободный ход затвора.
2. Очистите приварные фланцы, выровняйте оси труб; расстояние между фланцами должно соответствовать строительной длине 190 мм.
3. Установите уплотнительные прокладки и отцентруйте отверстия.
4. Затяните крепеж равномерно крест-накрест, до нормативного момента.
5. Установите арматуру маховиком вверх; отклонение от вертикали допускается до 90 градусов.
6. Плавно откройте затвор и проверьте герметичность соединений и сальника.
7. Проведите гидравлические испытания участка.
8. Не используйте задвижку как опору и не дожимайте маховик после полного закрытия - это деформирует резину клина.

Основные технические характеристики

Часто задаваемые вопросы (FAQ)

Общие вопросы о чугунных задвижках

Чем задвижка с обрезиненным клином отличается от задвижки с металлическим уплотнением?
Клин покрыт слоем резины, которая заполняет микронеровности седел. Затвор получается герметичнее, клин не заклинивает от песка и окалины, а усилие на маховике меньше. Такой тип затвора оптимален для водопроводных сетей со взвешенными частицами.

Можно ли задвижкой регулировать расход?
Нет. Задвижка - запорная арматура, ее рабочие положения только открыто и закрыто. Прикрытый клин под напором вибрирует, резиновое покрытие стирается, и затвор теряет герметичность.

Почему у задвижки невыдвижной шпиндель и что это дает?
Резьба шпинделя находится внутри корпуса и омывается средой, поэтому высота изделия меньше на длину резьбовой части. Это удобно в узких колодцах и камерах. Резьба защищена от внешней коррозии, а шпиндель сделан из нержавеющей стали 20Х13.

Как выбрать задвижку по температуре рабочей среды?
Стандартное исполнение с уплотнением EPDM рассчитано на воду до +120°C, версии на +150°C идут с силиконовым уплотнением или помечаются буквой г (горячая вода, красная окраска). Для пара и сред выше +150°C нужны стальные задвижки.

Как управляется задвижка 30ч39р?
Базовое управление - ручное, маховиком (штурвалом). Затвор переводится в крайние положения за несколько оборотов. При необходимости арматура доукомплектовывается редуктором или электроприводом - уточняйте исполнение при заказе.

Вопросы о задвижке диаметром 100 мм

Чем уплотнение на 120 градусов отличается от версии на 150 градусов?
Материалом уплотнения затвора и стойкостью к горячей воде. Версия на 120°C рассчитана на холодную воду и теплоноситель с умеренной температурой, версия на 150°C идет с термостойким уплотнением и красной окраской корпуса.

Сколько весит задвижка 100 мм?
Масса изделия - около 10 кг. Это самый легкий вариант арматуры 100 мм: монтаж ведется вручную, без крановой техники.

Какая труба и фланцы подходят для задвижки dn 100?
Труба с наружным диаметром 108 или 114 мм, ответные фланцы Ду 100 Ру 10/16 по ГОСТ 33259-2015 с 8 отверстиями диаметром 19 мм.

Можно ли ставить задвижку ду 100 на сточные воды?
Да. Обрезиненный клин устойчив к взвешенным частицам и песку, поэтому арматуру применяют на канализации, ливневках и системах водоотведения.

Где обычно устанавливают задвижку ду100?
В водопроводных колодцах и тепловых камерах, на вводах в здания, узлах управления и гильзах спринклерных систем пожаротушения.

Где купить задвижку чугунную 30ч39р Ду 100 Ру 16 по оптовой цене

задвижка ду 100 продается в компании dn-pn.ru по оптовой цене - напрямую, без посреднических наценок. На каждую партию оформляются сертификаты соответствия и паспорт изделия, к отгрузке прикладывается полный комплект документов. Актуальный прайс-лист с оптовыми ценами и остатками менеджер высылает по запросу, а при крупных закупках действует дополнительная скидка.

Отгрузка задвижки dn 100 в Сочи проходит со склада в течение 1-2 рабочих дней, возможна доставка до объекта или терминала транспортной компании. Наличие задвижка 100 мм в Сочи уточняйте у менеджера. Чтобы заказать задвижка ду100, оставьте заявку - поможем подобрать арматуру и согласуем условия поставки.
